海灣HW-ZFJC-E5W-VN662應急照明燈
2線制，5W壁掛安裝，φ98*h75mm，采用電子編碼方式，可進行現場編碼。
一、海灣HW-ZFJC-E5W-VN662應急照明燈概述
VN600 系列為集中電源集中控制型消防應急照明燈具（以下簡稱照明燈）通常安裝于室內，有 2種工作狀態：正常，應急。具有故障檢測功能，故障信息通過總線上傳到應急照明分配電裝置，應急照明分配電裝置再上傳到應急照明控制器。照明燈采用電子編碼方式，可通過西藏海灣消防公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。
二、海灣HW-ZFJC-E5W-VN662應急照明燈技術參數
1. 工作電壓：信號總線電壓：36V；允許范圍：25V～36V
2. 光源類型，應急時間：LED，不小于 90min，應急時間由集中電源的配置確定
3. 故障檢測：光源出現短路、斷路及電壓過低時，照明燈發送故障信號
4. 編碼方式：采用電子編碼方式，占用一個地址
5. 使用場所：室內
6. 使用環境：溫度：0℃～+55℃ 相對濕度≤95%，不凝露
7. 殼體材料和顏色：
a) 嵌頂照明燈：燈體材料：鋁合金，控制盒材料：塑料；顏色：白色；
b) 壁掛照明燈：材料：塑料，顏色：白色。
c) 吸頂照明燈：材料：鋁合金；顏色：白色
8. 防護等級： IP30

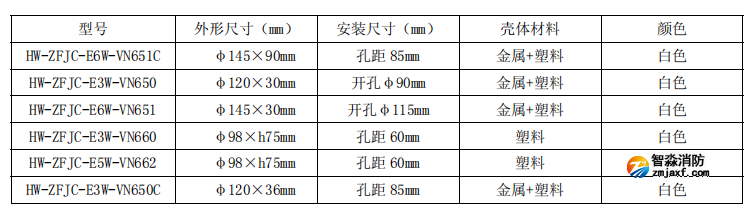

9. 安裝孔距及外形尺寸：
10. 執行標準：GB 17945-2010
三、海灣HW-ZFJC-E5W-VN662應急照明燈結構特征
1. 應急照明燈按安裝方式可分為 3 大類：

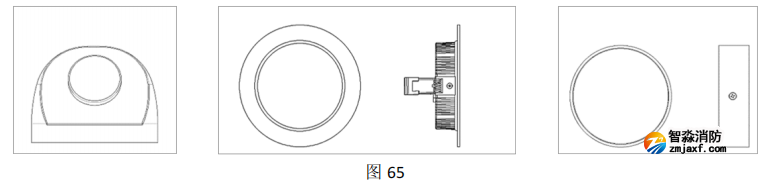

外形示意圖如圖 65 所示。從左到右依次是，壁掛照明燈、嵌頂照明燈和吸頂照明燈。
2. 照明燈工作原理：照明燈正常處于熄滅狀態，當發生緊急情況時，轉入應急狀態，應急狀態時常亮。
四、海灣HW-ZFJC-E5W-VN662應急照明燈安裝與接線
警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝說明：

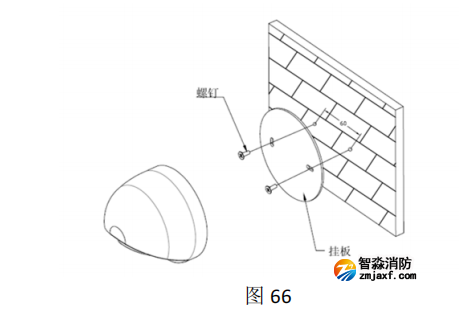

壁掛照明燈安裝示意圖如圖 66 所示。

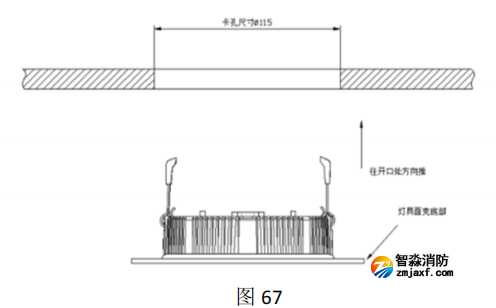

嵌頂照明燈安裝方式如圖 67 所示，以 VN651 為例。

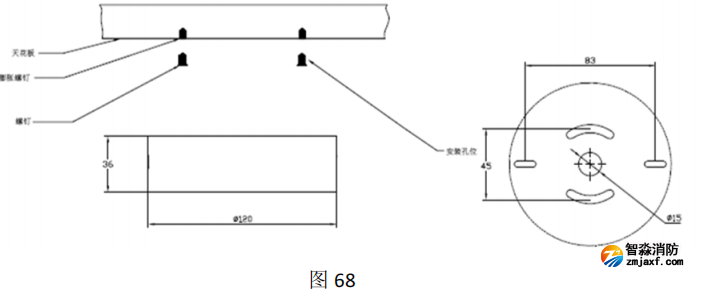

吸頂照明燈安裝示意圖如 68 所示，以 VN650C 為例

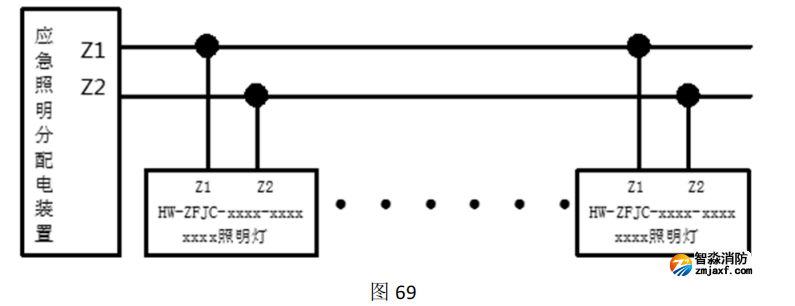

說明：圖中“膠粒”為膨脹螺栓，當天花板為硬頂時選用。 接線說明如圖 69 所示：
白色電纜：信號總線，無極性，對應分配電裝置的 Z1，Z2；
推薦使用截面積≥2.5mm2 的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等
不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
